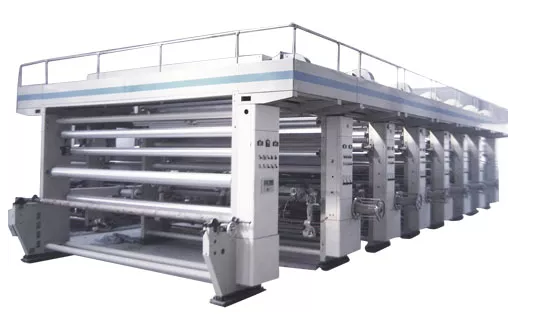

國內電子軸印刷技術起步較晚，目前電子軸印刷機多數采用國外品牌的控制系統，如富士、WH、博斯特、貝加萊等，國外品牌電子軸套印系統價格昂貴，且售后服務成本很高，服務周期較長。本文介紹了國產電子軸控制系統在高速凹版印刷機上的應用。
一、現狀分析
目前國內凹印機大多采用傳統的機械傳動結構，有易磨損、壽命短、結構復雜、套印精度差、廢品率高，預套準調節時間長,不能滿足數字化管理監控等缺陷，已漸漸不能滿足市場需求。
電子軸傳動技術應運而生,可以很好地彌補這些缺陷。
電子軸技術是用電子齒輪代替機械齒輪，用電子凸輪代替機械凸輪，用相位同步代替機械軸傳動，用速度同步代替皮帶傳動。與傳統的機械總軸傳動印刷機相比，引入了電子軸傳動技術的印刷機消除了運動鏈中的齒輪、軸、皮帶等環節，避免了機械誤差的影響，簡化了機械結構，降低了機械加工成本，提高了印刷精度，保障了印刷質量；功率容量的提升，也提高了印刷機的最高印刷速度。
隨著工業自動化水平的提高，電子軸傳動技術在凹印領域已得到普遍應用。它作為傳統機械軸印刷機械的替代品，在結構簡化、靈活配置、高同步精度、維護方便、網絡集成等各個方面均體現了強大優勢。
凹版印刷具有印刷質量好，耐印力高，適合長版印件等優點。近幾十年來，在我國包裝印刷生產中的應用不斷擴大，已成為塑料軟包裝行業最主要的印刷方式。但是，由于凹版印刷材料和生產工藝很復雜，在印刷過程中常會出現質量問題。其中最主要的質量問題有四種：刮刀線痕、套印精度、網點丟失和溶劑殘留量大。本文就刮刀線痕的產生原因及處理辦法與讀者進行探討。
刮刀線痕（刀絲、刀線）
刮刀線痕又叫刀絲、刀線等，是指版輥上的油墨經過刮墨刀刮墨后出現線狀空白或臟版，圖文轉移到基材上后，在印刷物上留下縱向多余的條線，條線的形態各異，有些條線是無油墨的，有些是有油墨的有些是連續的，有些是斷續的，有些是移動的，有些較粗，有些細微。
刮刀線痕產生的原因
①無油墨的線痕。主要是油墨中混入了堅硬的無機雜質，如沙子等，這些堅硬粒子嵌在刮刀刃口處而造成線痕。有時這類刮刀線痕也呈虛線，這種刮刀線痕的出現很容易損傷印刷和刮刀。
② 較粗的有油墨的連續刮刀線痕。這主要是由于一些較粗的軟性粒子或雜質頂起了刮墨刀，或者刮刀刃口損傷而產生。這是最簡單和最常見的刮刀線痕。
③ “流星”狀的刮刀線痕。這類刮刀線痕一般在印刷版輥的網點很淺或未雕刻網點部分出現，時隱時現，對產品質量危害極大。這類刮刀線痕的產生原因比較復雜，多年來不斷有人從油墨、制版、印刷環境等方面作過解釋，但到目前為止，還沒有一種是比較完美的。比較好的為“活性粒子假設”。
活性料子假設是指在油墨的加工制造和印刷使用過程中，油墨的連結料樹脂、顏料會經受很劇烈的研磨、撞擊、攪拌和壓刮，這些外力的作用會造成連結料和顏料分子鏈斷裂，產生一些帶極性的離子或基團，即“活性粒子”，而印刷刮刀與印刷版輥的磨擦，也使得版輥的鍍鉻表面產生較多的鉻離子。這些極性粒子在印刷過程中會不斷產生，不斷結合在一起，并且多粘附在版輥上，在刮刀的壓刮下，呈圓周狀長條分布。少量時它不會印到承印物上。但是，這些極性粒子結合產生的物質的凝聚性很強，再產生出來的物質不斷聚集在一起，當累積到一定程度時，就會印到印刷膜上去。當然，這轉移出去的只是其約2/3的部分。剩余部分又繼續反應、結合、聚集，累積到一定程度又印到印刷膜上去，這就是為何會呈流星狀，并多在固定位置出現的原因。另外，由于這些粒子聚集粘附時，如果在網點較深部分，它會正常地轉移到印刷膜上，成為圖案油墨層的一部分；只有在網點很淺或根本不雕刻的地方出現，它才會成為多余，成為刮刀線痕。確切的說，流行式刮刀線痕并不是由刮刀產生的，而是印刷過程中一種內部化學反應產物。另外，在活性粒子反應過程中，如果有外來粒子作為它的吸附劑或成核劑，其反應將極大的加快，而造成更密的線痕出現。
特別是黑墨和藍墨易出現這種現象，因為這兩種油墨樹脂含量較多。白墨雖時有暈化現象，但不醒目，在油墨中混入雜質或環境不適合時，油墨中的助劑類，如蠟等析出，顏料發生凝集，也易產生。
④細絲狀的連續性刮刀線痕。這類刮刀線痕細小，像頭發絲一樣，在印刷過程中經常出現，而且在印刷機上很難觀察得到，等到發現時已印發了大量產品，故對質量的危害極大。這類刮刀線痕可分成兩種，一種是軟的可以用竹刀輕擦掉，主要是由雜質引起的；而另一種則是初時呈現頭發絲狀，而后慢慢地呈帶狀分布，無法用竹刀擦去的，其產生的原因很復雜，涉及到油墨、制版、環境溫度、濕度、刮刀軟硬度等方面，需要具體問題具體分析處理?？偟膩碚f，大概有如下幾個方面。
a. 版輥方面。輥筒表面光潔度不好，輥筒表面鍍鉻層硬度不夠，版輥圖文設計時黑色版有一些很深、很粗的文字，文字的邊緣過渡的不夠圓滑，版面深淺變化位置處理不夠好，版輥過于光潔，無潤滑作用也易產生。
b. 油墨方面。油墨細度不夠，顏料顆粒太大，油墨使用過程中混入了顆粒性的雜質；油墨稀釋不規范，產生了溶劑沖擊現象，造成顏料顆粒表面的樹脂包覆層減少，顆粒之間產生聚集作用結合成大分子顆粒；油墨發生較大的絮凝現象；油墨抗靜電性能差，油墨的潤滑性能差。高硬度的顏料使用會產生線條。
c. 環境方面。印刷車間內空氣的溫度、濕度和潔凈也會影響，特別是溫度的突然變化和濕度的降低，影響非常明顯?；覊m能產生細刀絲，塑料薄膜在印刷時產生靜電吸附又能大量吸附塵埃，一旦這些直徑以微米計的塵埃從空氣中轉移到薄膜中，在印刷過程中又從薄膜轉移到版滾筒上，在油墨中聚集成團，便會粘附在刮刀上，產生細微又令人頭痛的細刀絲。
d. 靜電方面。靜電是產生這種線痕的很大原因，塑料薄膜產生的高靜電，機器運轉油墨傳輸，刮刀與版輥等產生的靜電，如果消除不好，將會產生很多這種線痕。
e. 刮刀方面。硬的刮刀比軟的刮刀產生的線痕要多。另外，如果產生了刮刀線痕后不能及時處理，會在線痕的周圍隨刮刀的來回擺動產生一大束的刮刀線痕。
處理對策
① 裝刀時必須平整、細心，裝刀前要檢查刮刀片是否有缺口，裝刀后必須仔細研磨，在印刷過程中如有刀絲出現，須停機再仔細研磨。特別要注意，磨好刀后，先用干布把油擦干，包括擋紙和刀根處，然后再用帶溶劑的軟布擦干，嚴禁磨刀的油混入油墨中。
② 必須治理環境，減少塵埃，才能排除故障。應盡可能保持彩印環境的封閉，可安裝空氣過濾器并作塵埃含量檢定，否則，很難產生高質量的產品。
③ 由版輥引起的刀絲一般出現在淺網的部分，如，版粗糙、漸變過度不均勻、網深不合適等。一般應通過用金相砂紙磨版處理，注意磨版時用力要均勻，特別嚴重的要退回制版廠處理。
④ 降低油墨粘度，如粘度太大，版面油墨干燥過快，相對加大了版輥筒與刮刀之間的摩擦力，使刮刀難以刮下版面油墨形成刀絲。
⑤ 如果刀絲是油墨引起的，一般是由于油墨中有垃圾或油墨溶解不均引起，應采取過濾油墨、重新選擇溶解力強的溶劑或換油墨。另外，有水分進入時會嚴重破壞油墨的穩定體系，也易產生刀絲。所以，在版輥接觸到油墨前一定要用帶溶劑的軟布擦版輥，然后馬上浸入油墨，千萬不能把帶水珠的版輥直接接觸油墨。再次強調，不同型號的油墨桶必須擦干后才能裝油墨。
印刷過程中發現刮刀線痕時，要注意分清其類別，不同類別的刮刀線痕，其處理方法是不同的。
第一類的無油墨的刮刀線痕，處理時需將刮刀稍微松開，用竹刀輕按刀身或輕擦，若仍不能消除，則需升高壓輥，將刮刀完全松開，讓油墨將硬粒子帶走。處理這類刮刀痕時需特別注意不能太用力，以防弄傷版輥或刮刀。
第二類刮刀線痕是最簡單的，只要用竹刀輕輕擦去即可，如果是刮刀刃口損傷的，則要停機磨刀或換刀。
第三類刮刀線痕（流星式或循環性刮刀痕）。這類刮刀線痕的處理較難，需綜合進行。具體方法為：
① 油墨過濾。生產前和生產時必須對油墨進行循環過濾，濾網可選用100目~120目的不銹鋼網。
② 加入活性減緩劑消除印刷過程中產生的活性基團。5089AL就是一種較好的活性減緩劑。
③ 橫掃磨版。用50目的金相砂紙對印刷版輥進行橫掃式磨版，這是一種不用停機的處理方法。其基本操作是，選用一塊手掌在小的50目的金相砂紙（要注意檢查不能太易掉粉，也不能粘有油跡），在轉動著的版輥軸上快速來回掃磨。操作的關鍵就在于砂紙來回掃磨的速度和掃磨于版面上的位置。
④ 洗凈版后在高速轉動下，用1#金相砂紙或50目金相砂紙均勻涂上機油后進行磨版。磨完版后必須清洗干凈。
⑤ 刮刀也應作適度的研磨及調整。
第四類刮刀線痕（細絲狀刮刀線痕）。這種線痕的處理最復雜，必須認真分析清楚產生原因?；镜奶幚矸椒椋?br/>① 用50目金相砂紙輕輕貼在線痕處磨版。注意磨的時候砂紙不能用力壓到版上，只能輕輕貼住。另外，印刷速度太慢也不能使用此方法。
② 嚴重時必須停機磨版、磨刮刀。
③ 過濾油墨或用另一桶油墨，甚至換另一類型油墨。
④ 使用5089AL型印刷輔助劑也有一定作用，但加入助劑后必須保證油墨完全循環過濾。在磨完版后先用助劑洗版，再添加于油墨中效果更好。
⑤ 改善印刷機的環境，適當提高空氣濕度，盡量保證恒溫，以及減少粉塵。
⑥ 改善印刷機的消除靜電功能及在油墨中加入一定的抗靜電劑和潤滑劑。
⑦ 若是版輥設計制造上的問題則應退回制版廠重新處理。
⑧ 輕度刀線時使用快干溶劑。
⑨ 提高新墨比例。
印刷過程中發現刮刀線痕時，要注意分清其類別，不同類別的刮刀線痕，其處理方法是不同的。
第一類的無油墨的刮刀線痕，處理時需將刮刀稍微松開，用竹刀輕按刀身或輕擦，若仍不能消除，則需升高壓輥，將刮刀完全松開，讓油墨將硬粒子帶走。處理這類刮刀痕時需特別注意不能太用力，以防弄傷版輥或刮刀。
第二類刮刀線痕是最簡單的，只要用竹刀輕輕擦去即可，如果是刮刀刃口損傷的，則要停機磨刀或換刀。
第三類刮刀線痕（流星式或稱循環性刮刀痕）：這類刮刀線痕的處理較難，需綜合進行。具體方法為：①油墨過濾：生產前和生產時必須對油墨進行循環過濾，濾網可選用100-120目的不銹鋼網。②加入活性減緩劑消除印刷過程中產生的活性基因。目前較多廠家使用的“CHY-1型印刷輔助劑“就是一種較好的活性減緩劑，但使用時需注意對油墨進行進濾，將活性反應后的產物濾掉，其效果更加顯著。③橫掃磨版：用50目的金相砂紙對印刷版輥進行橫掃式磨版，這是一咱不用停機的處理方法。其基本操作是：選用一塊手掌大小的50目的金相砂紙（要注意檢查不能太易掉粉，也不能粘有油跡），在轉動著的版輥軸向快速來回掃過。操作的關鍵就在于砂紙來回掃的速度和掃于版面上的位置。④洗凈版后在高速轉動下，用1#金相砂紙或50目金相砂紙均勻涂上機油后進行磨版，磨完版后必須清洗干凈，最好用CHY-1型印刷輔助劑洗一次版后再上油墨。⑤刮刀也應作適度的研磨及調整。
若流星式的刮刀線痕比較微時，可以只采用橫掃磨版法處理，但它只是治標—將粘附于版面上的活性物質掃去，而不治本---未能切斷或減弱活性物質的生成，過一段時間，刮刀線痕又會出現。因此，處理這類刮刀線痕時多以加入活性減緩劑并作上述綜合處理。
第四類刮刀線痕（微粒式刮刀線痕）：這種線痕的處理最復雜，必須認真分析清楚產生原因?；镜奶幚矸椒椋孩儆?0目金相砂紙輕輕貼在線痕處磨版。注意磨的時候砂紙不能用力壓到版上，只能輕輕貼住。另外，印刷速度太慢時也不能使用此方法。②嚴重時必須停機磨版磨刮刀。③過濾油墨或用另一桶油墨，甚至換另一類型油墨。④使用CHY-1型印刷輔助劑也有一定作用，但加入助劑后必須保證油墨完全循環過濾。在磨完版后先用助劑洗版，再添加于油墨中效果更好。⑤改善印刷機的環境，適當提高空氣濕度，盡量保證恒溫，以及減少粉塵。⑥改善印刷機的消除電功能及在油墨中加入一定的抗靜電劑和潤滑劑。⑦若是版輥設計制造上的問題則應退回制版廠重新處理。

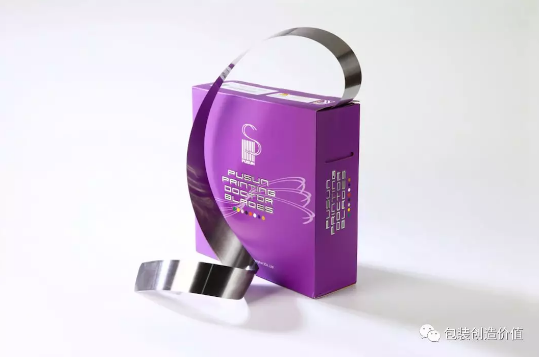

凹版印刷中刮刀對印刷品質有著非常重要的作用，印刷質量的好壞在很大程度上取決于刮刀。刮刀的作用：將非印刷區的多余油墨刮盡，是印刷區油墨通過刮刀轉移到薄膜上，印刷過程一定要掌握使用好刮刀。

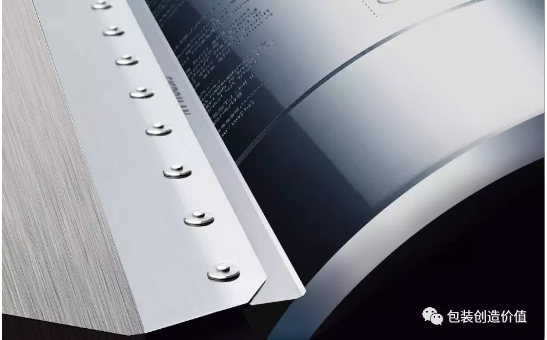

刮刀由刀架、刀背、刀片三部分組成，其中刮刀片一般由不銹鋼制成厚度有0.1mm、0.15mm、0.20mm、0.25mm等幾種，現我廠使用厚度0.15mm，軟的（薄的）刮刀易產生灰霧，硬的（厚的）刮刀易磨損凹版。我廠刀背約為0.30mm鋼片（具有增強刮刀彈性的作用）。
刮刀的硬度要比凹版小通常為維氏500—700，凹版鍍層為維氏900—1100。刮墨刀長度一般比凹版長30-40mm。將刀架內清理干凈，把刀片裝在刀背下面，拉平直并用螺釘把它們夾緊，裝好后不能有曲狀，必須平直。刀架與刀背的距離約為20—25mm，刮墨刀片長出約3—5mm，應根據印刷情況調節此距離。
裝好刀片后，對刀片進行打磨拋光（新舊刀片都要進行打磨），帶上手套、防止劃傷手指，用1000#砂紙蘸油來回打磨。
調節刀架使刀與印刷凹版切線成60—70°的角度，刀片與壓印點的距離為25—35mm為宜。
調節刮架的壓力使之刮到凹版，并刮盡凹版非印刷區油墨的最小壓力為宜。
特點
1、刀片厚度均勻一致，在生產過程中換刀，只需更換刀片，背刀和刀夾可長期使用，僅此項可節約30%的成本。
2、采用特制刀夾，刀片更換迅速，節約了工作時間，也降低了工作強度。
3、刀片厚度均勻一致，就能夠保證刮墨效果均勻、穩定，印刷質量始終如一。
4、對于有層次的圖文產品，其印刷效果更佳。
5、耐磨性好、使用壽命長，熱別適合長版印刷。
安裝方法
1、徹底清洗印刷機臺上的刮刀架，確認沒有任何油墨及雜質殘留，并對有毛刺的地方進行打磨。
2、將刀夾裝在刮刀架內，同時調整刀夾的伸出長度，一般刀夾應伸出刀架16~25mm，刀夾伸出的長度可由游標卡尺校準。
3、旋轉刀夾螺絲，固定刀夾，且旋轉方法與安裝傳統刀片時完全一樣。
4、準備背刀，背刀的長度一般要比印版滾筒的長度短20mm，兩端分別剪一斜口，并用銼刀打磨兩端的毛邊。
5、將背刀插入刀夾內，并且要保證背刀位于刀夾的中央。
6、裝刀片，剪一段與刀夾等長的刀片，同樣要在刀片的兩端分別剪一斜口，再用銼刀打磨毛邊。
7、將刀片的一段插入刀夾中，使刀片與刀夾的一端對齊，然后用裹緊的軟布將刀片壓入刀夾中。
8、用手指輕輕滑過整個刀片，確認刀刃是否光滑，安裝是否光滑，安裝是否穩固，檢查刀片有無波浪邊、刀刃有無碰傷等。
